katalógové číslo: | C23031208M |
PLATBA VOPRED : | zľava 1% |
výrobca: | CMT Orange Tools |
cena bez DPH: | 170,20 EUR |
cena vr. DPH: | 204,24 EUR |
pôvodná cena: | 210,55 EUR |
zľava: | 6,31 EUR (3%) |
• Na vytváranie drážok s rovným dnom a čisté rezy prakticky bez ostrapkania, vhodné do masívneho dreva, lamina, MDF aj preglejky.
• Obal Orange Shield Coating perfektne odvádza teplo, zamedzuje zachytávaniu materiálu a chráni kotúč pred koróziou.
• Sada obsahuje dištančné krúžky (plastové a magnetické) a sadu vymedzovacích podložiek so zámkami pre nastaviteľnosť šírky po 1 mm.
Unikátna sada CMT kotúčov Dado Pro je prvá Dado sada, ktorá vyhovuje norme UNI EN847. Zatiaľ čo sa Dado kotúče otáčajú, jednotlivé prvky sa nikdy nedostanú do vzájomného kontaktu, čo je možné vďaka jedinečnej konštrukcii tiel kotúčov a vďaka špeciálnym vymedzovacím podložkám so zámkami.
Pri skladaní drážkovacích kotúčov vedľa seba vždy postupujte podľa návodu priloženého v balení.
Nastavenie 1: Ak chcete rezať drážku šírky 6 mm, zložte dva krajné kotúče k sebe tak, aby zuby druhého kotúča presne zapadali do výrezov, ktoré sú hneď za pílovými zubmi v tele prvého kotúča.

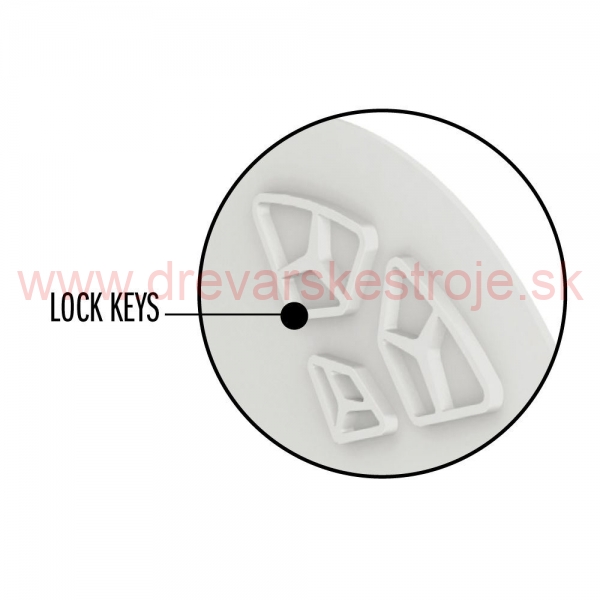

Nastavenie 2: Ak chcete rezať širšiu drážku a podľa priloženej tabuľky potrebujete použiť vymedzovaciu podložku so zámkami, vložte podložku medzi dva krajné kotúče tak, aby zámky na stranách podložky presne zapadali do výrezov na bočnej strane krajných kotúčov.
Nastavenie 3: Ak chcete rezať širšiu drážku, ktorá podľa tabuľky vyžaduje použitie stredového kotúča, vložte stredový kotúč medzi dva krajné kotúče tak, aby zuby stredového kotúče presne zapadali do výrezov v tele krajných kotúčov, ktoré sú hneď za ich zubami (podobne ako v Nastavení 1). Zuby krajných kotúčov by potom mali byť z bočného pohľadu v zákryte (rovné pri sebe a šikmé pri sebe).
Nastavenie 4: Ak chcete rezať veľmi širokú drážku, ktorá podľa tabuľky vyžaduje použitie vymedzovacích podložiek aj stredových kotúčov, zložte zostavu vždy tak, aby medzi dvomi stredovými kotúčmi bola vždy vymedzovacia podložka a zuby stredových kotúčov zapadali do výrezov v tele krajných kotúčov, tak ako je to v predchádzajúcich nastaveniach.
Presnú šírku drážky môžete vo všetkých nastaveniach upraviť vložením dištančných krúžkov (0,1-0,5mm) medzi kotúče a dištančné podložky so zámkami.
• Použitie: Vhodné na drážkovanie s rovným dnom.
• Stroje: Formátovacie píly, spodné frézky.
• Materiál: Masívne drevo, lamino, MDF, preglejka.
Súčasť balenia:
• A - Ľavý krajný kotúč 203 mm (1 ks)
• B - Pravý krajný kotúč 203 mm (1 ks)
• C - Vnútorné pílové lamely 3,14 mm (3 ks)
• D - Vymedzovacie podložky so zámkom (3 ks)
• E - Distančné krúžky 0,1 mm (6 ks)
• F - Distančné krúžky 0,2 mm (2 ks)
• G - Distančný magnetický krúžok 0,3 mm (1 ks)
• H - Distančný magnetický krúžok 0,5 mm (1 ks)
Drážka (mm) | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A - Ľavý krajný kotúč | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
B - Pravý krajný kotúč | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
C - Vnútorné pílové lamely | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
D - Vymedzovacie podložky so zámkom | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 2 | 0 | 1 | 2 | 2 |
E - Distančné krúžky 0,1 mm | 0 | 0 | 0 | 2 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 4 | 0 | 0 | 2 |
F - Distančné krúžky 0,2 mm | 0 | 1 | 2 | 2 | 1 | 1 | 2 | 1 | 0 | 1 | 1 | 2 | 1 | 2 | 2 |
G - Distančný magnetický krúžok 0,3 mm | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 |
H - Distančný magnetický krúžok 0,5 mm | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 |
